2199119-3

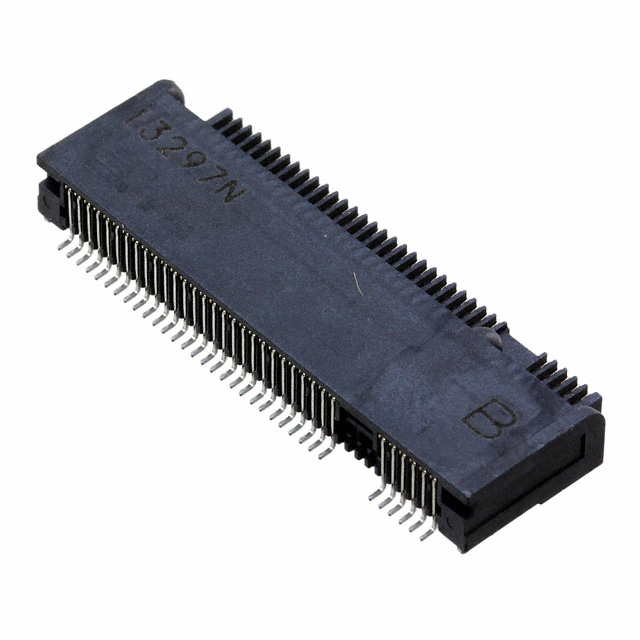

TE Connectivity 2199119-3 是一款67位M.2 NGFF板载连接器，间距0.5 mm，采用B Key结构、3.2 mm高度及直角表面贴装设计。
产品摘要
2199119-3 是 TE Connectivity 推出的M.2 NGFF板载插座连接器，适用于M.2模块连接。 该连接器采用2排67位结构，中心间距为0.5 mm，具有B Key防误插结构、直角PCB安装方向和表面贴装端接方式。连接器高度为3.2 mm，可支持双面M.2模块。 触点配合区域采用0.381 µm（15 µin）金镀层，额定工作电压最高为50 VAC，单触点最大额定电流为0.5 A。标称外形尺寸为21.9 × 8.7 × 3.2 mm，工作温度范围为-40°C至+85°C。 TE Connectivity官方产品页面及产品图纸明确列出了完整型号2199119-3。当前价格、可供数量、MOQ、包装、批次和交期需按询价重新确认。
关键参数
| 属性 | 参数值 |
|---|---|
| 系列 | M.2 NGFF |
| 封装 / 外壳 | M.2 NGFF Socket, 67 Position |
| 安装类型 | Surface Mount |
| 尺寸 | 21.9 × 8.7 × 3.2 mm |
| 工作温度 | -40°C to +80°C |
| Connector Height | 3.2 mm |
| Contact Current | 0.5 max A |
| Contact Plating | Gold, 0.381 µm / 15 µin |
| Housing Material | High-temperature thermoplastic |
